【実績紹介】「GWS204 クラウン」 ハイブリッドバッテリー交換
みなさまこんにちは!
ホームページをご覧頂きまして誠にありがとうございます。
さて、今回のご紹介はこちら!
「クラウン・ハイブリッド」ご新規様のご来店です。
「ハイブリッドシステム異常」とメーターに表示されているとの事。
それでは、きっちり整備したいと思います!
![TOYOTA Roomy H30年式](../images/2021/03_02/crown_gws204_01.jpg)

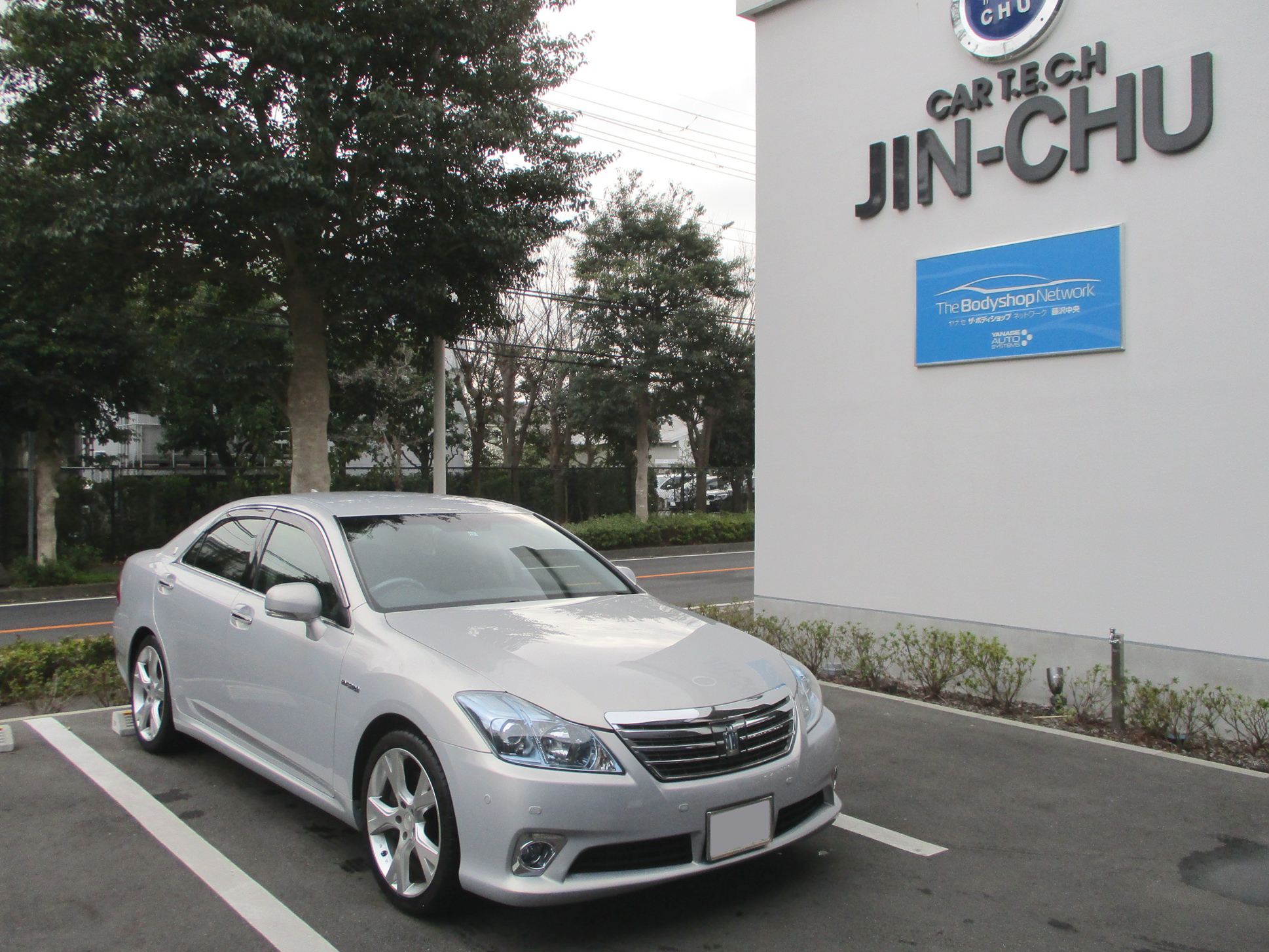

H23年式 走行120,000km。
![故障コード「P0A7F」=「電池パック劣化」](../images/2021/03_02/crown_gws204_02.jpg)

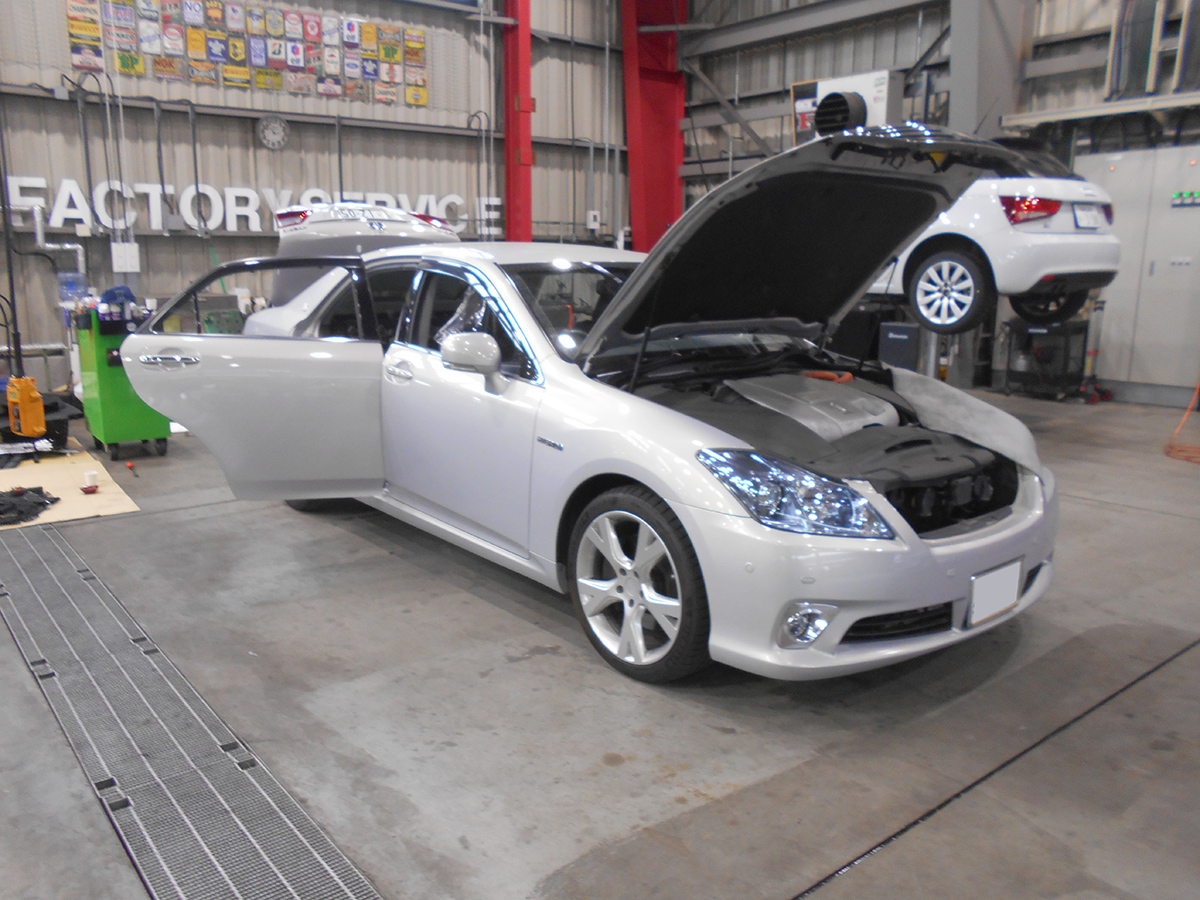

診断機で点検した所、故障コード「P0A7F」=「電池パック劣化」と判明。ハイブリッドバッテリーの交換を行います。
![「低圧電気取扱特別教育」の有資格者が整備を行います](../images/2021/03_02/crown_gws204_03_2.jpg)

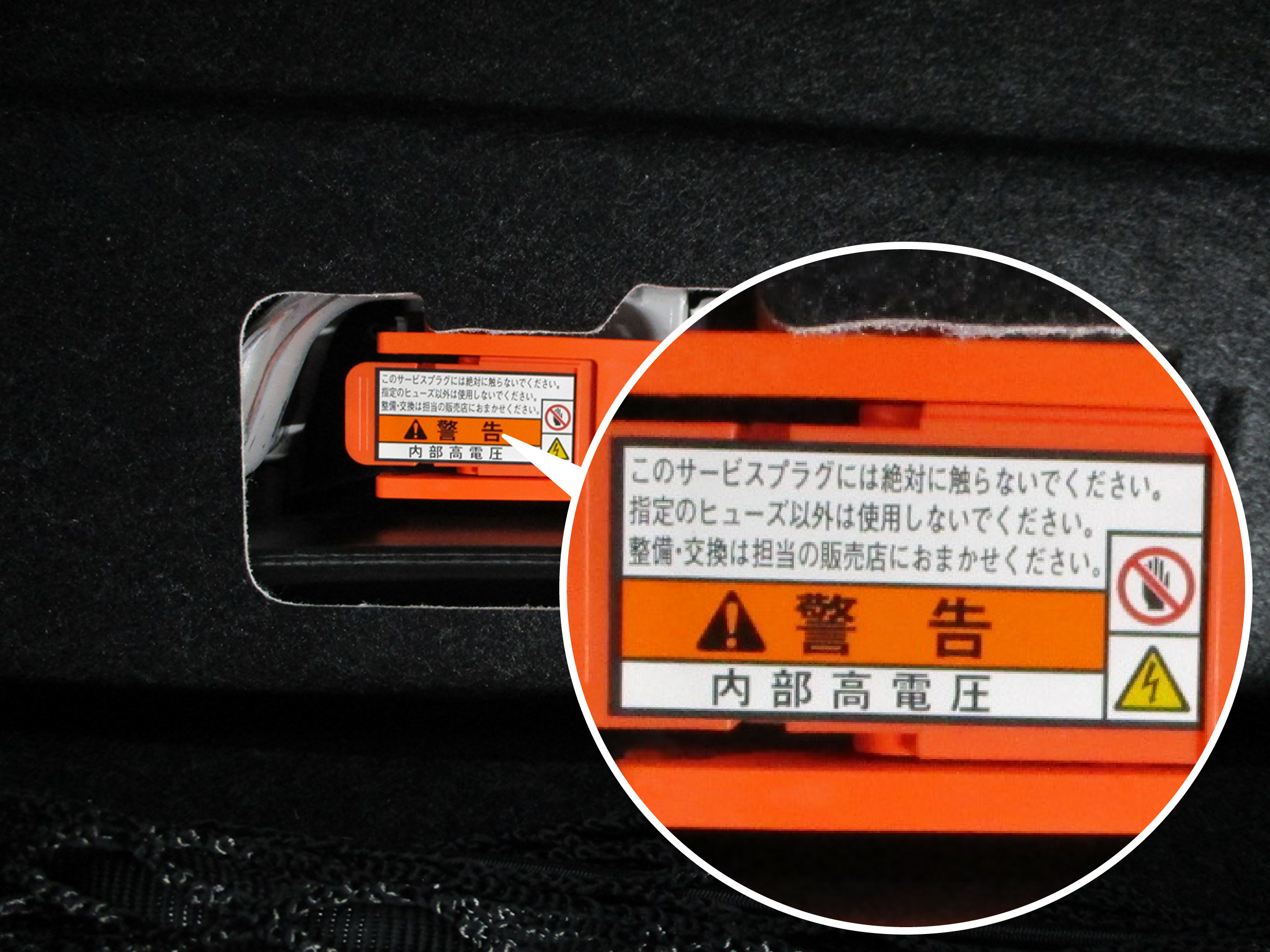

ハイブリッドシステムを整備するので、「低圧電気取扱特別教育」の有資格者が整備を行います。
![表面を丁寧に仕上げます。](../images/2021/03_02/crown_gws204_04.jpg)

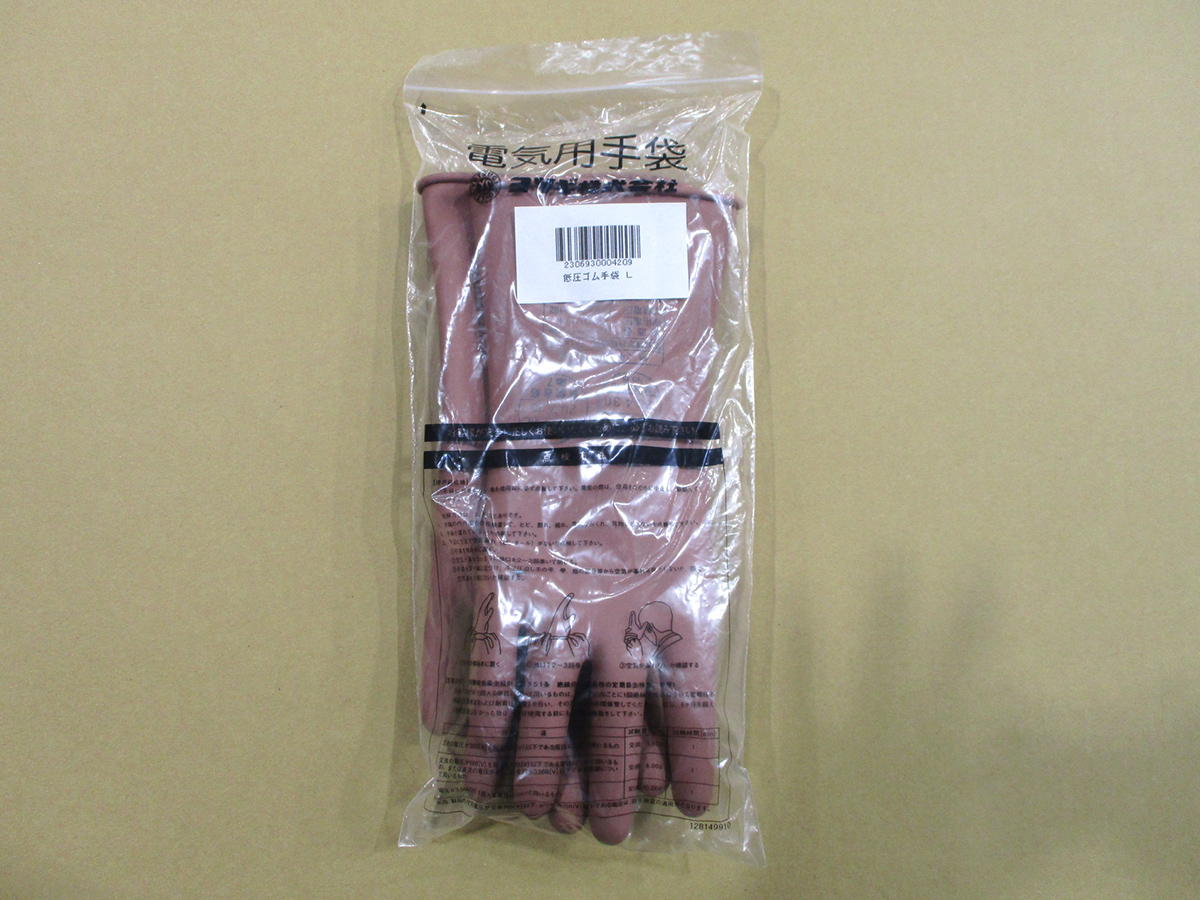

感電防止の為、絶縁手袋を用いて作業します。
![マスキングをきっちり行い、いよいよ本塗り](../images/2021/03_02/crown_gws204_05.jpg)

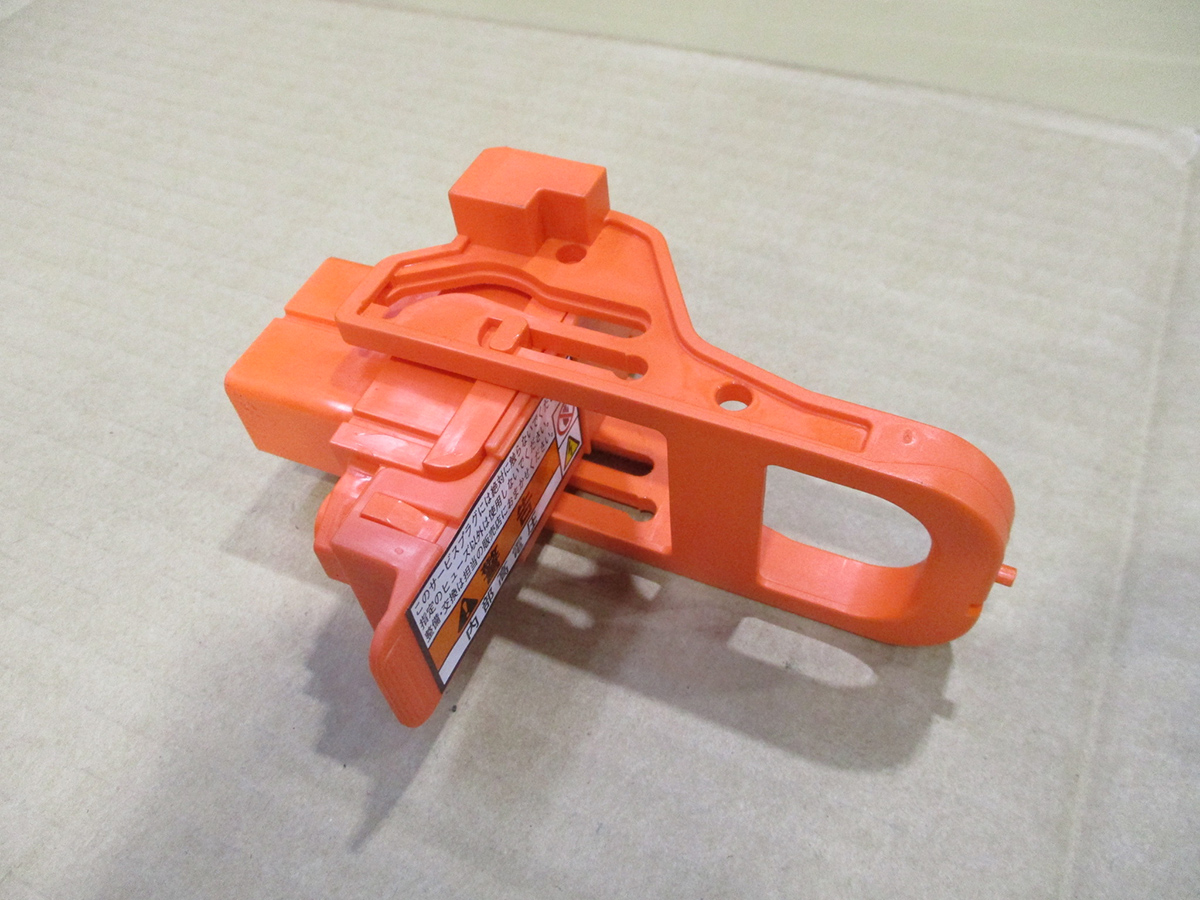

まずサービスプラグを外し、数分おいてハイブリッドの電圧を降下させます。
注※写真撮影の為、単品で置いています。本来はサービスプラグを外したエンジニアが、誤セット防止の為、自分のポケットに入れて保管しなければなりません。

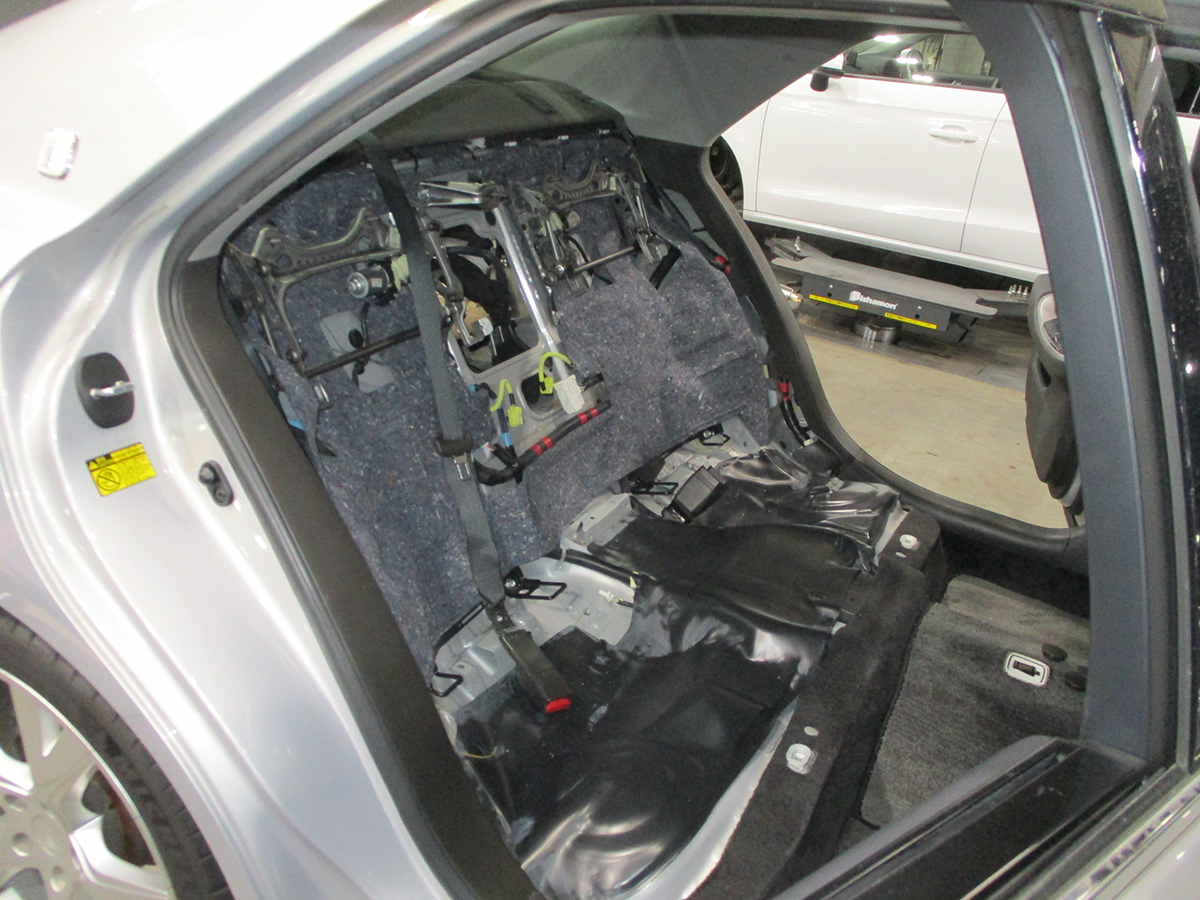

![段階的に塗装を行い、徐々に艶を出していきます。](../images/2021/03_02/crown_gws204_06.jpg)
ハイブリッドバッテリーはリヤシートの背面に搭載されてます。したがいましてリヤシートを取り外します。

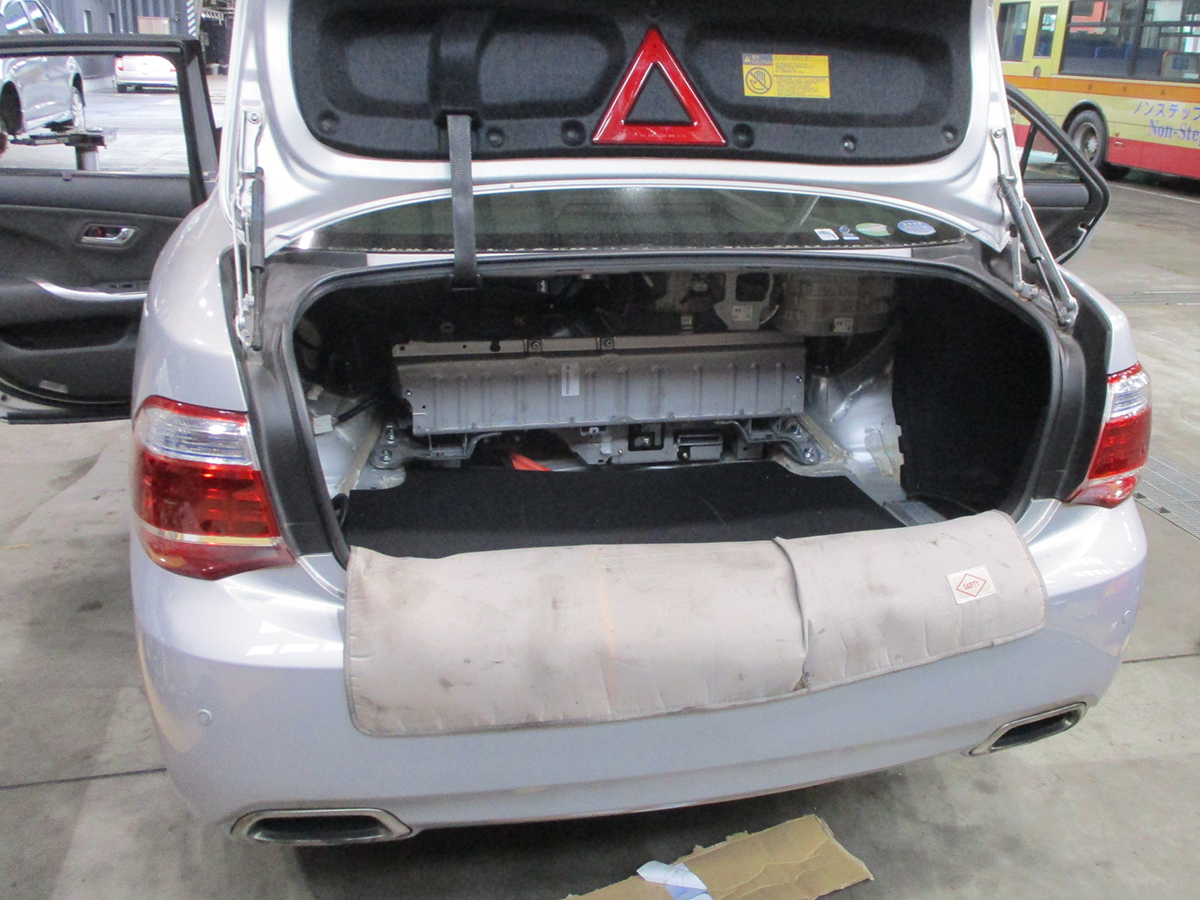

![トランク側の奥に見える白い長方形の物がハイブリッド
バッテリーです。](../images/2021/03_02/crown_gws204_07.jpg)
トランク側の奥に見える白い長方形の物がハイブリッドバッテリーです。

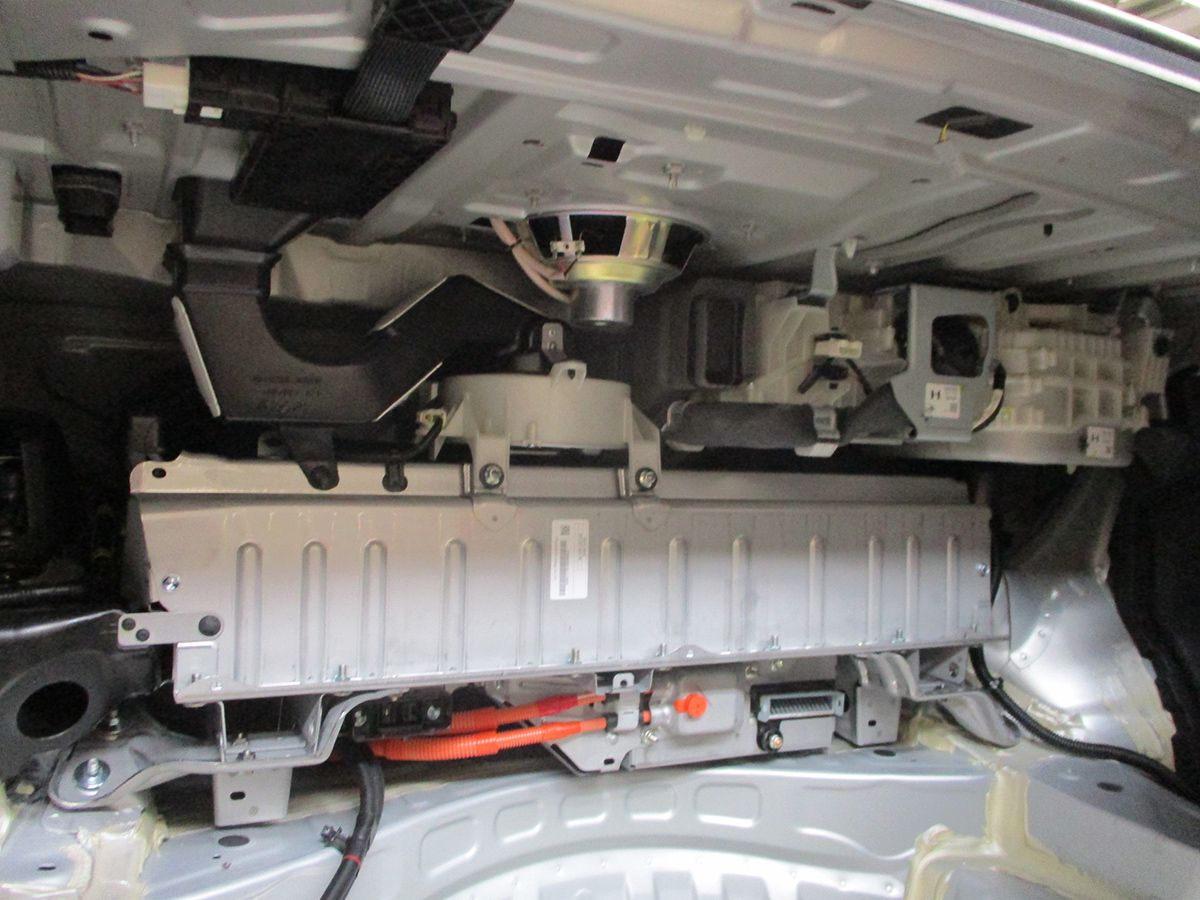

![こんな感じ](../images/2021/03_02/crown_gws204_08.jpg)
こんな感じになってます。
![ハイブリッドバッテリーは重さ約60kgくらい](../images/2021/03_02/crown_gws204_09.jpg)

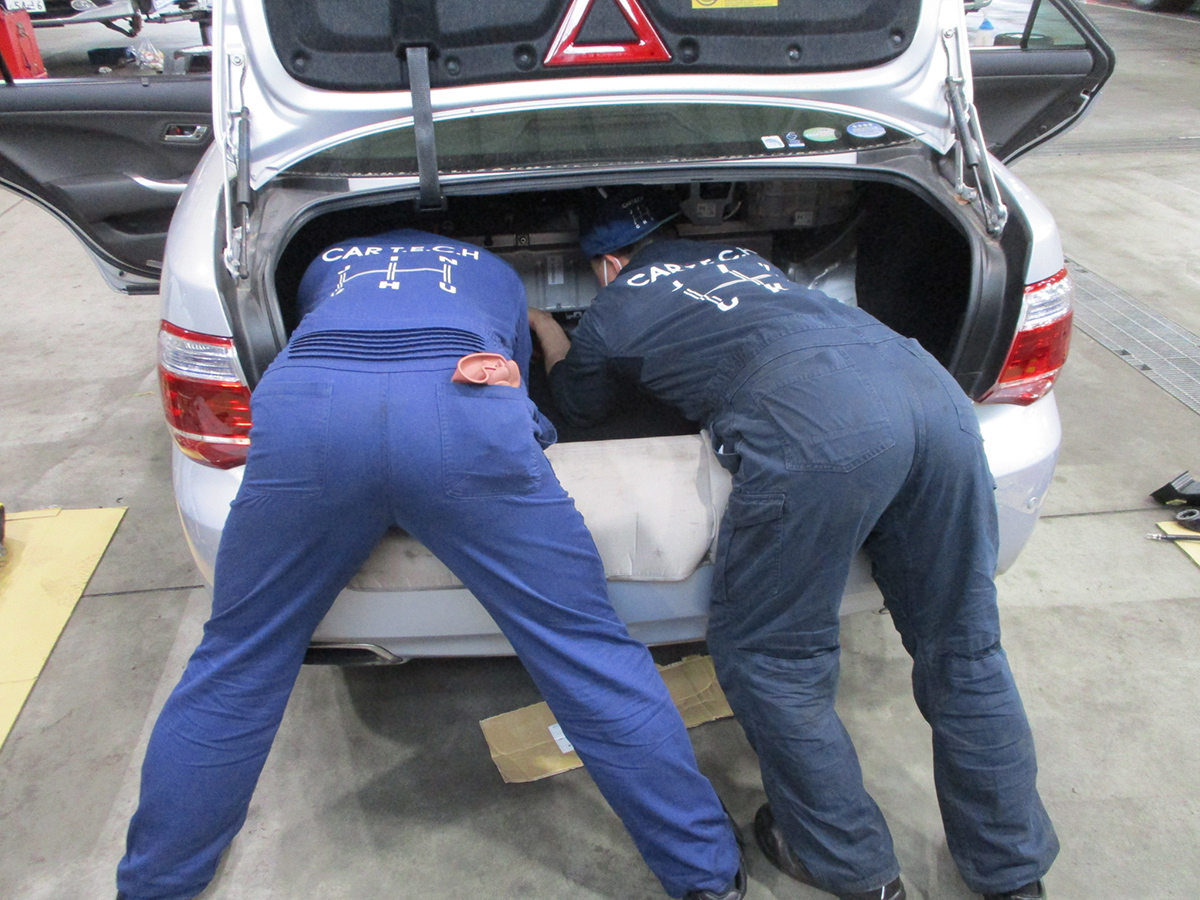

ハイブリッドバッテリーは重さ約60kgくらいあります。今回は2人で作業しました。

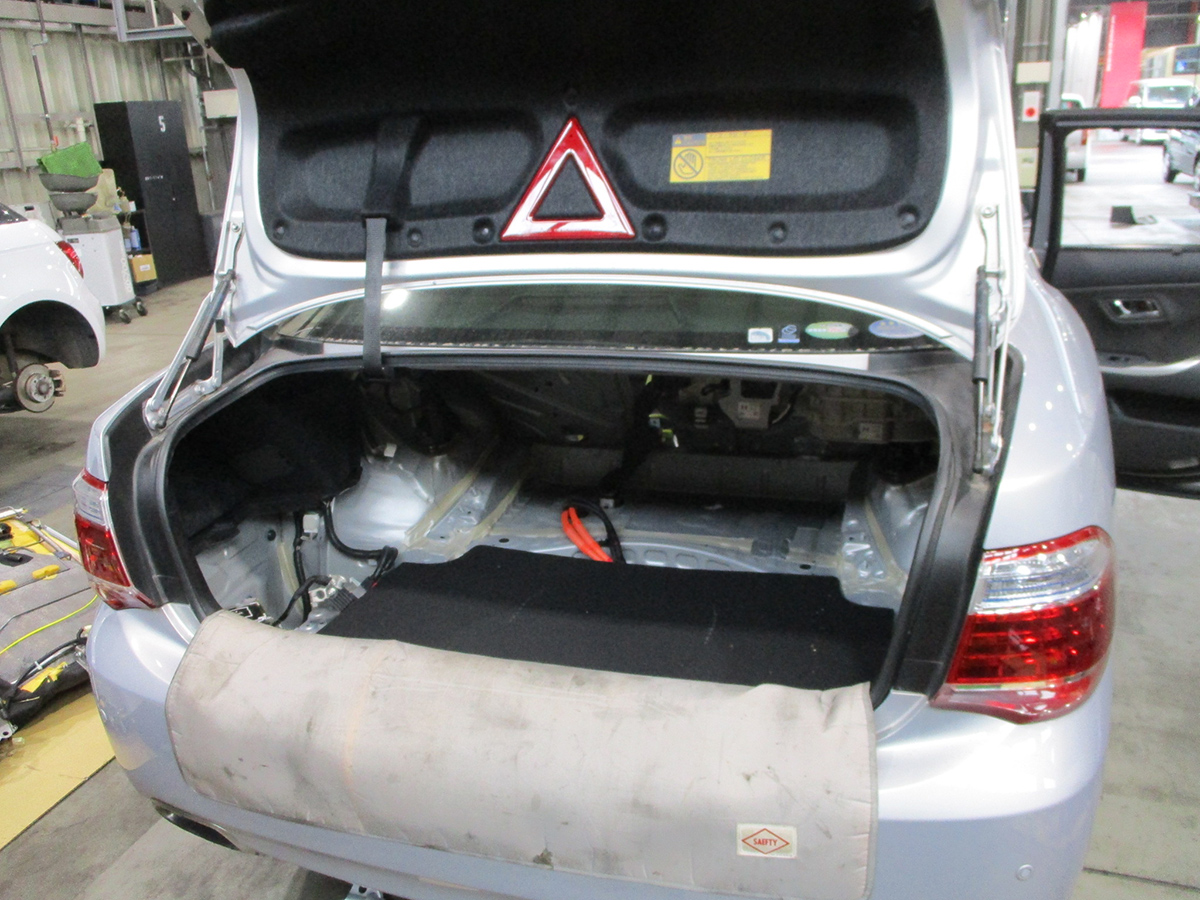

![ハイブリッドバッテリーを降ろしました。](../images/2021/03_02/crown_gws204_10.jpg)
ハイブリッドバッテリーを降ろしました。
![ハイブリッドバッテリーの電圧制御に重要な役目を担っているボルテージセンサーも同時交換](../images/2021/03_02/crown_gws204_11.jpg)
ハイブリッドバッテリーの電圧制御に重要な役割を担っているボルテージセンサーも同時交換する為、中央下のBOXをハイブリッドバッテリーから取り外します。
![丸印の所が「ボルテージセンサー」](../images/2021/03_02/crown_gws204_12_2.jpg)
丸印の所が「ボルテージセンサー」です。
こちらを交換いたします。
![ハイブリッドバッテリーとの同時交換をお勧め](../images/2021/03_02/crown_gws204_13.jpg)
このボルテージセンサーに不具合が出て交換する場合、今回と全く同じ作業が必要となり、多額なコストがかかります。それを鑑みて、このようなケースの場合は、ハイブリッドバッテリーとの同時交換をお勧めいたします。

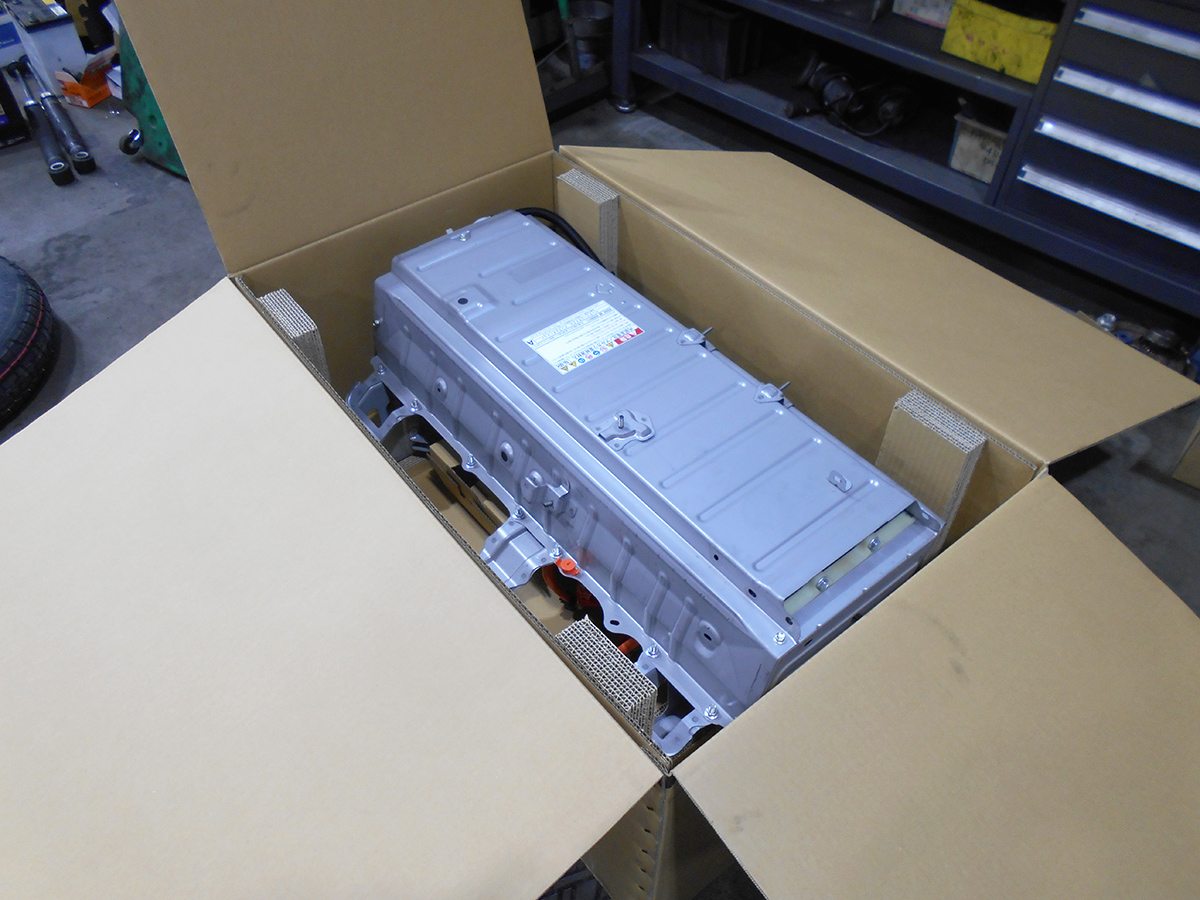

![ハイブリッドバッテリーは信頼性もあり、コストパフォーマンスに優れる「リビルト品」に交換します。](../images/2021/03_02/crown_gws204_14.jpg)
ハイブリッドバッテリーは信頼性もあり、コストパフォーマンスに優れる「リビルト品」に交換します。
![右が交換するハイブリッドバッテリーです。](../images/2021/03_02/crown_gws204_15.jpg)

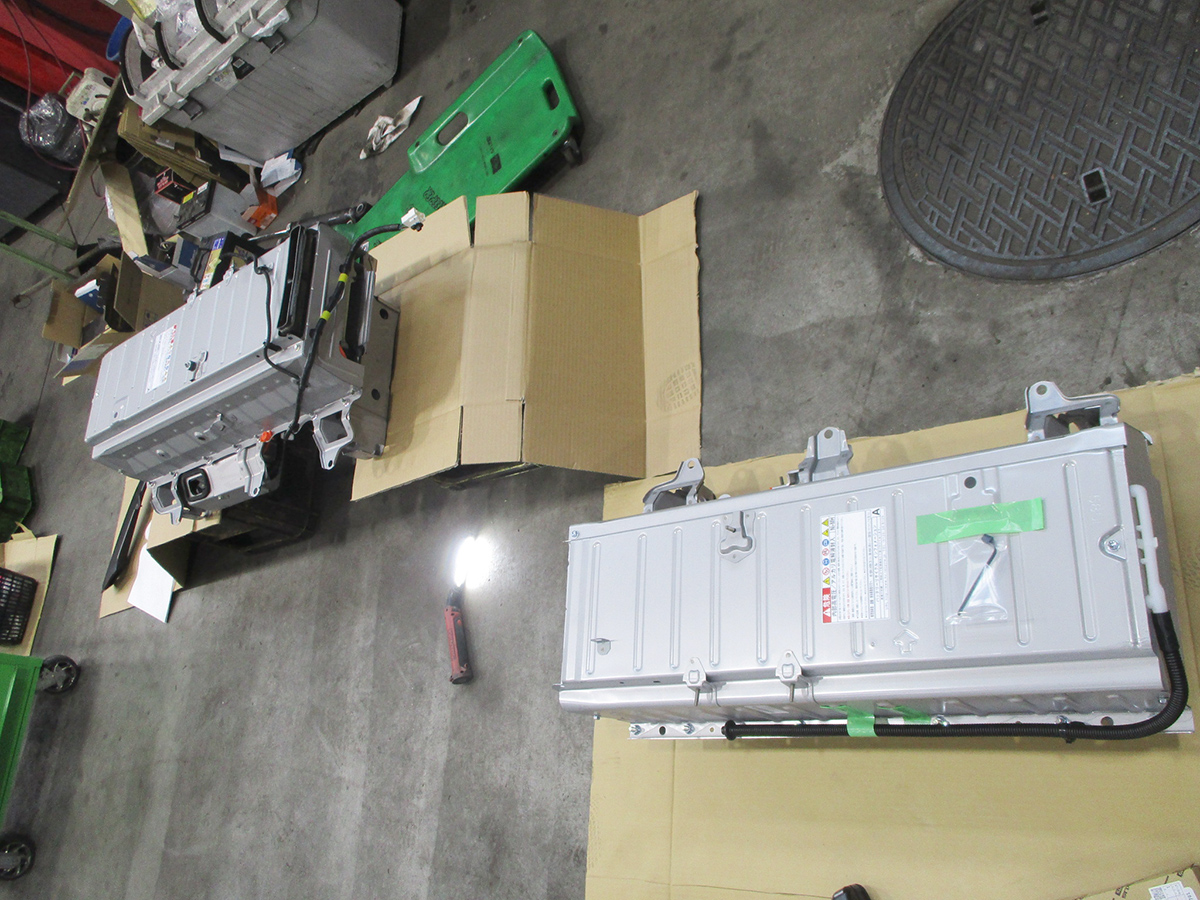

右が交換するハイブリッドバッテリーです。

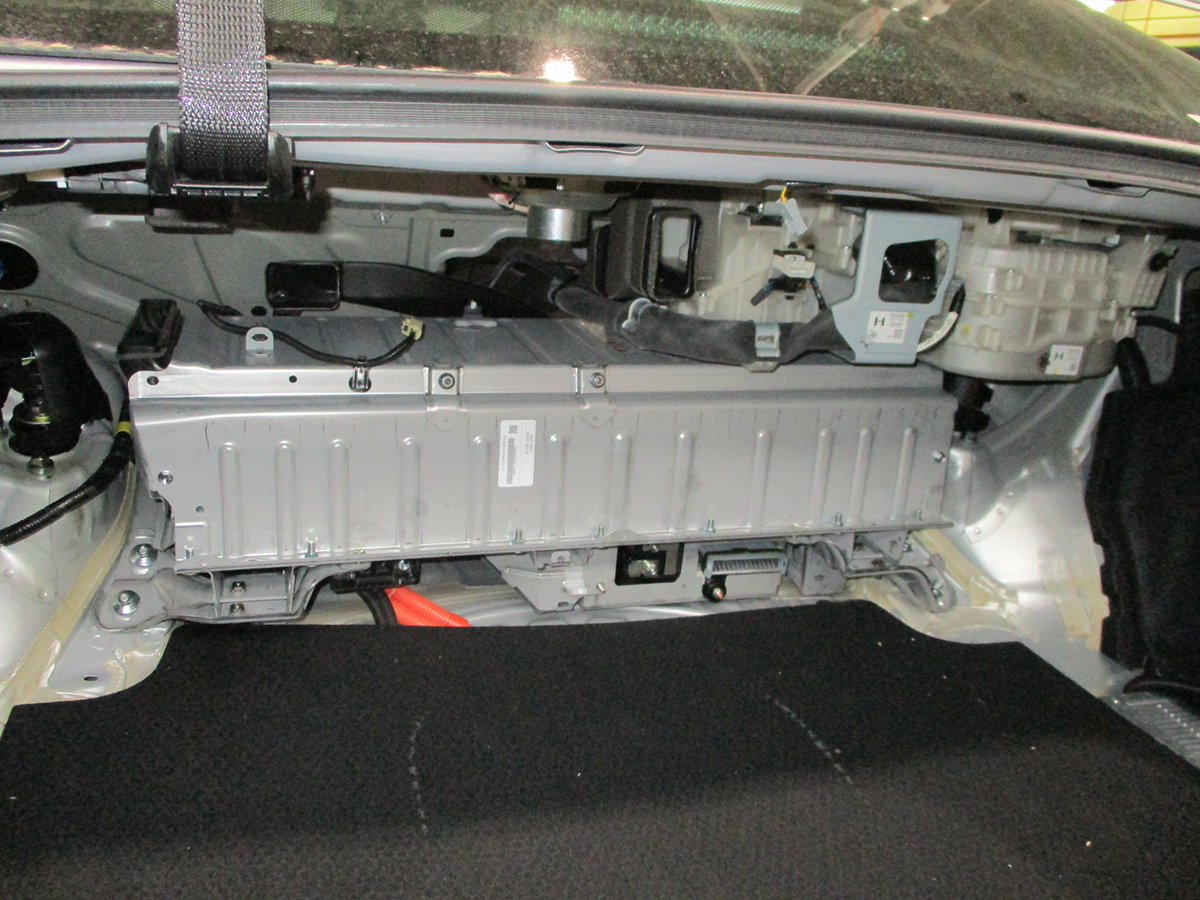

![きっちり載せました。](../images/2021/03_02/crown_gws204_16.jpg)
きっちり載せました。
![作動確認を行った後、シートを元に戻します。](../images/2021/03_02/crown_gws204_17.jpg)

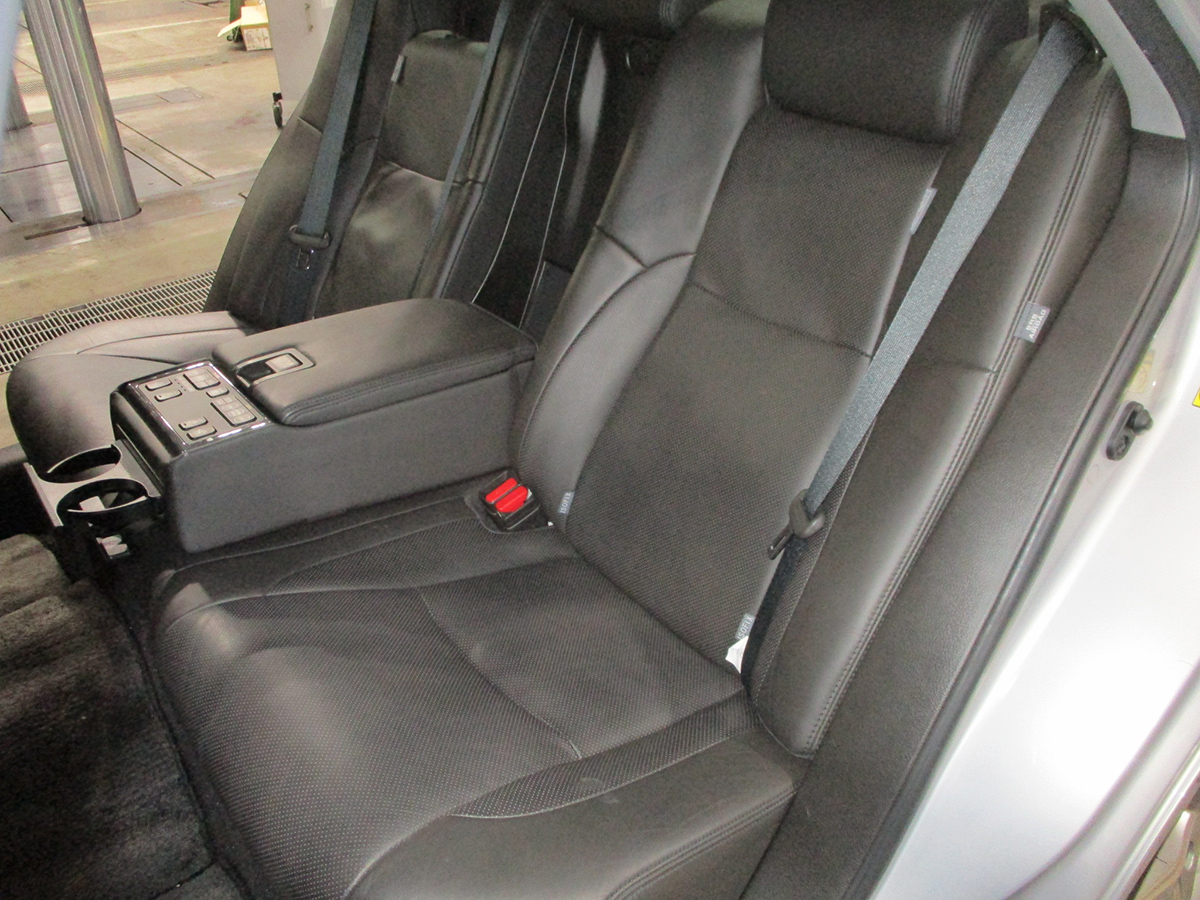

作動確認を行った後、シートを元に戻します。

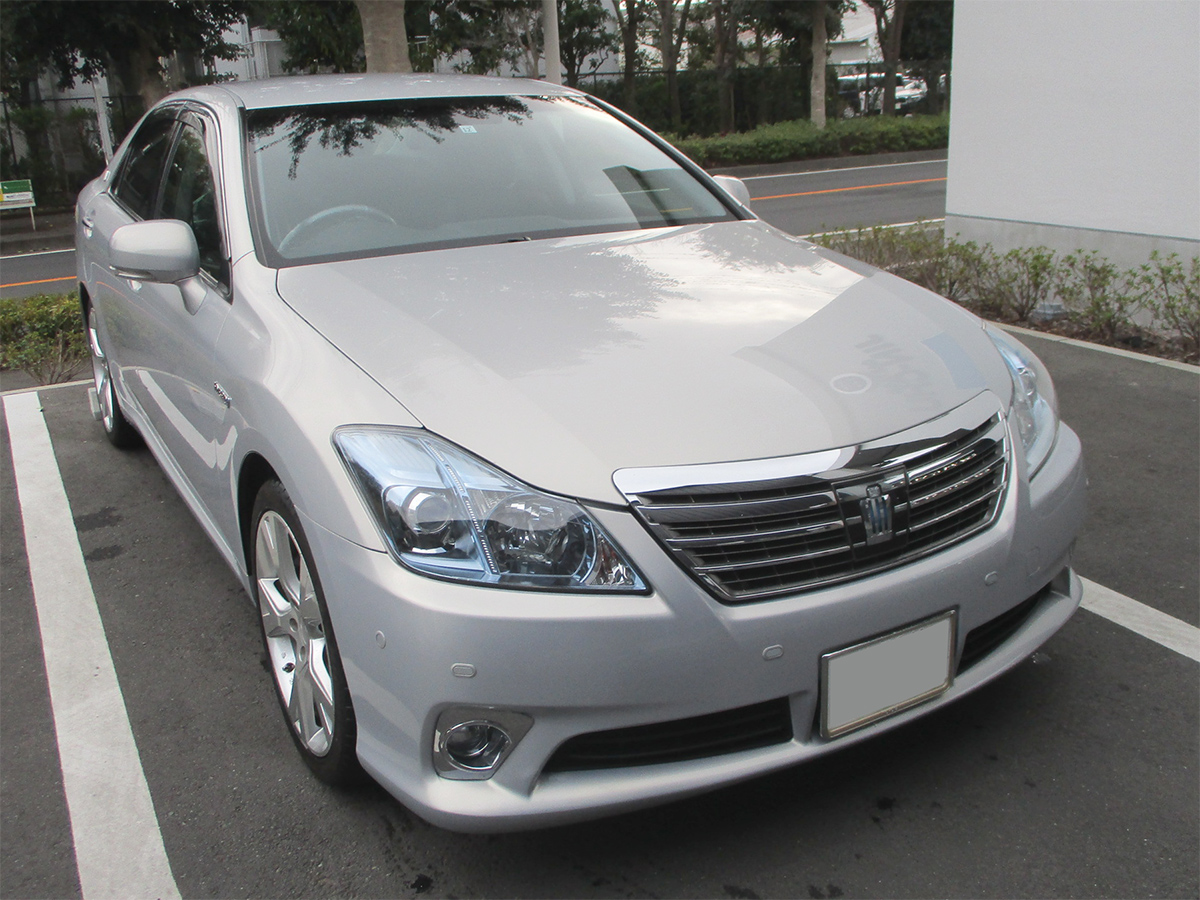

![走行テスト、クリーニングを行い完成です。](../images/2021/03_02/crown_gws204_19.jpg)
走行テスト、クリーニングを行い完成です。インジケーターの表示も消え、ハイブリッドシステムも正常に作動してます。
※ハイブリッドバッテリーに不具合が出ると、事によっては、ガソリンエンジンだけでの走行になるため、燃費が悪化するなど弊害が出たり、低速トルクが失われたりします。
※また、一部プリウスなどでは、リバースがモーター駆動のみの制御の為、ハイブリッドバッテリーに不具合が出ると、最悪の場合、「バック出来ない」という事も起こり得ます。
メーター内に「ハイブリッドシステム異常」の表示が点灯した場合、お早目の整備をお勧めいたします。

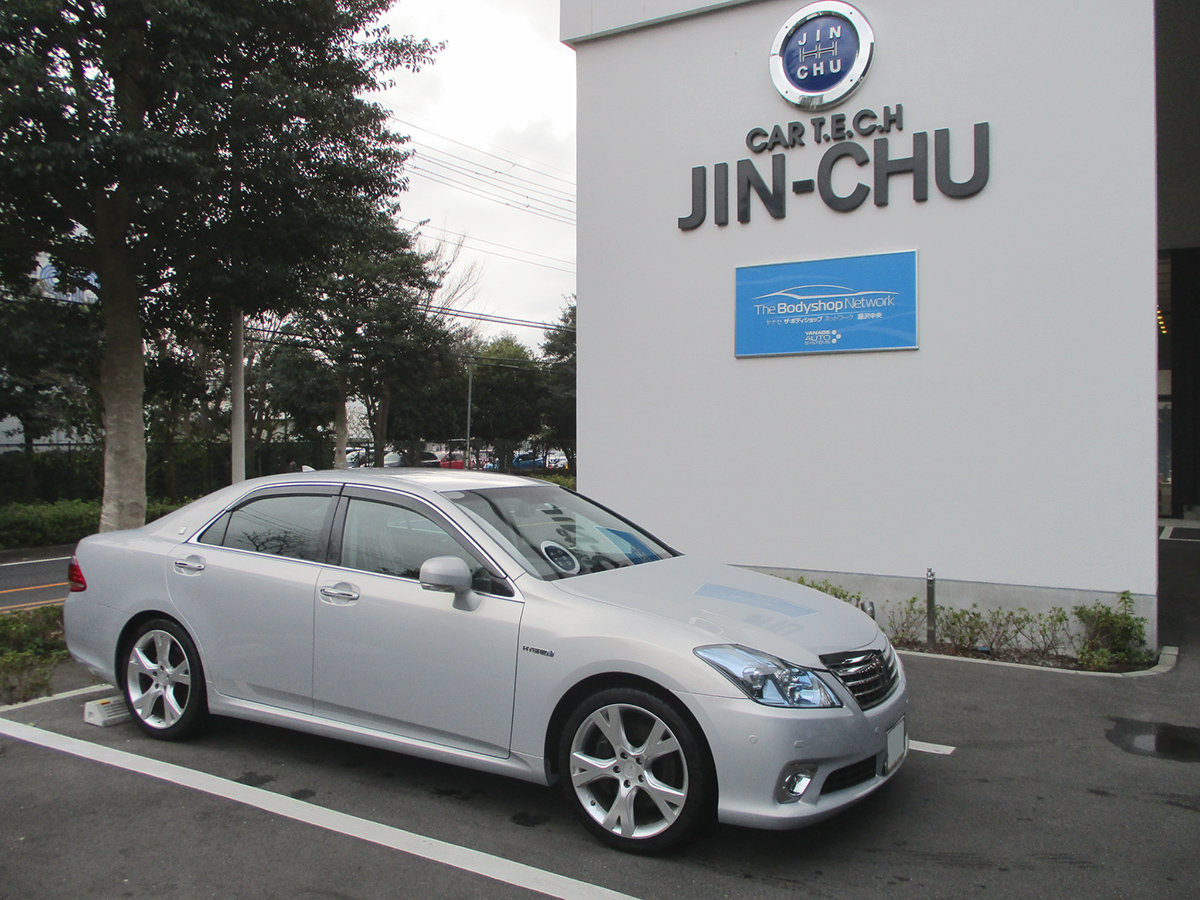

![ハイブリッドバッテリー交換完了!](../images/2021/03_02/crown_gws204_18.jpg)
